Füllstandsanzeige & Steuerung für die Zisterne

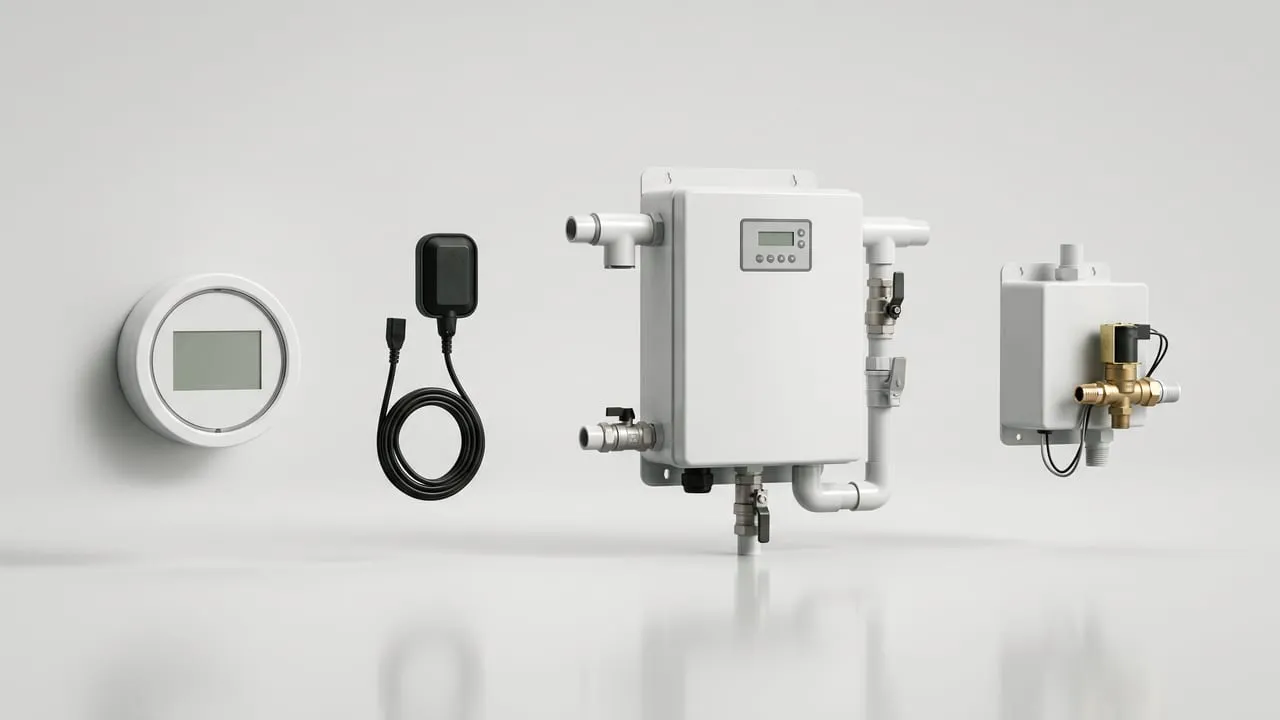

Die Steuerung einer Regenwasseranlage besteht aus bis zu vier Bausteinen, die je nach Anlagengröße einzeln oder als Komplettgerät zusammenkommen.

Füllstandsanzeige – zeigt den aktuellen Wasserstand der Zisterne an. Mechanische Varianten arbeiten mit einem Schwimmer, der über Seil und Umlenkung einen Zeiger bewegt, und brauchen keinen Strom. Elektronische Anzeigen messen den Pegel über einen Drucksensor und stellen ihn auf einem Display oder per Funk/App dar.

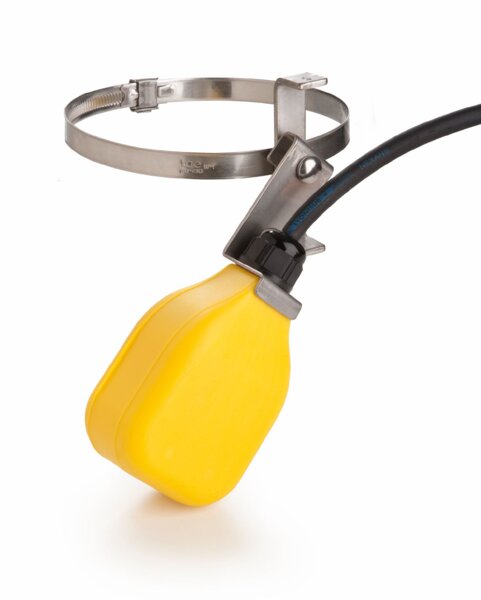

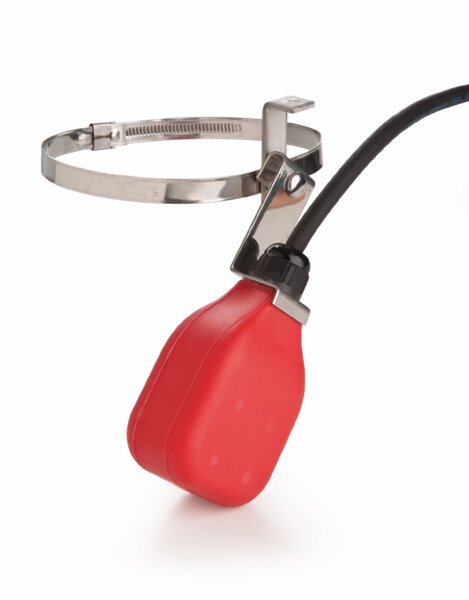

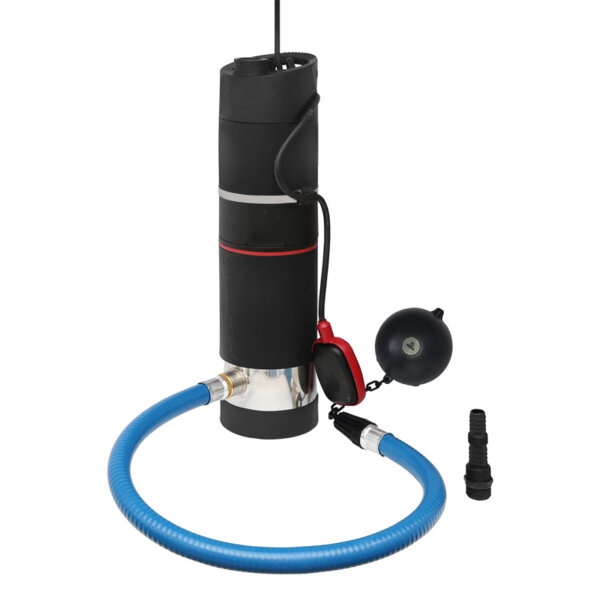

Schwimmerschalter – ein einfacher, robuster Pegelschalter im Tank. Steigt oder fällt der Wasserstand, kippt der Schwimmer und schaltet einen Kontakt. Typische Aufgaben: Trockenlaufschutz der Pumpe (Abschalten bei Wassermangel) oder Auslösen der Trinkwasser-Nachspeisung.

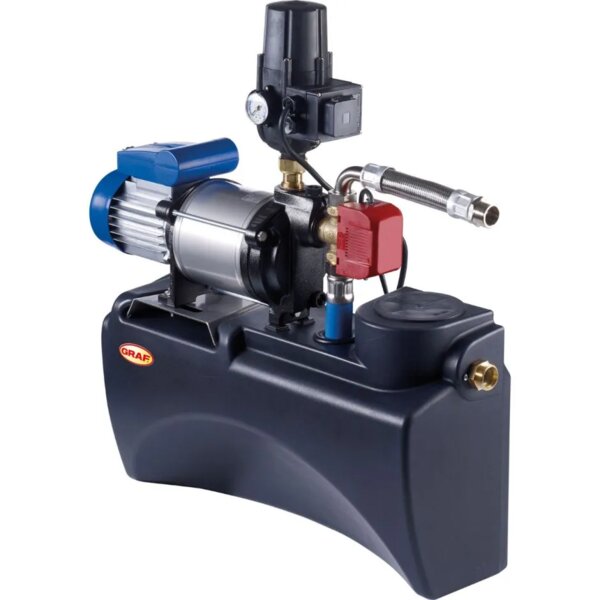

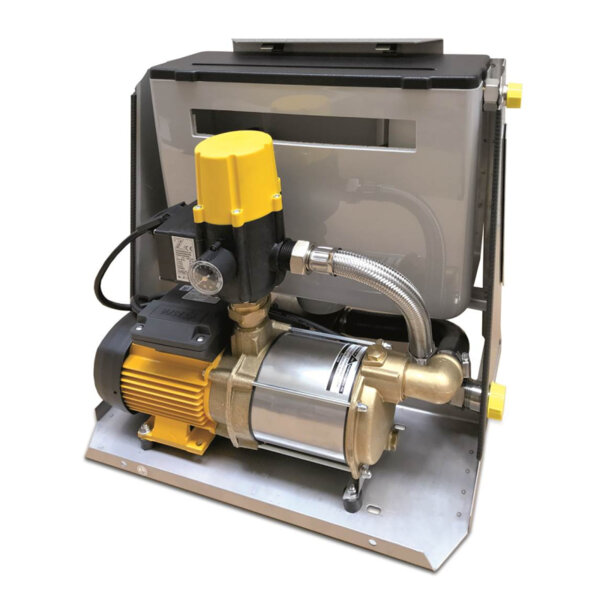

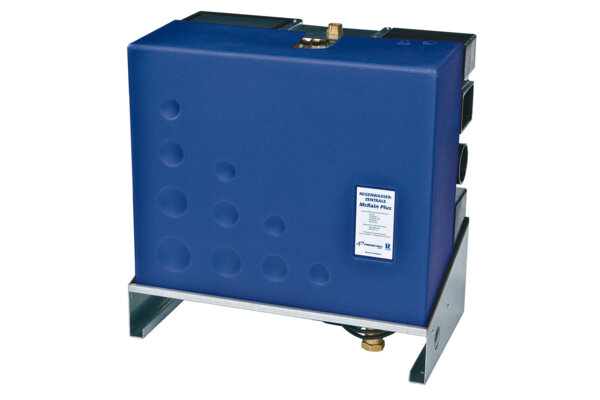

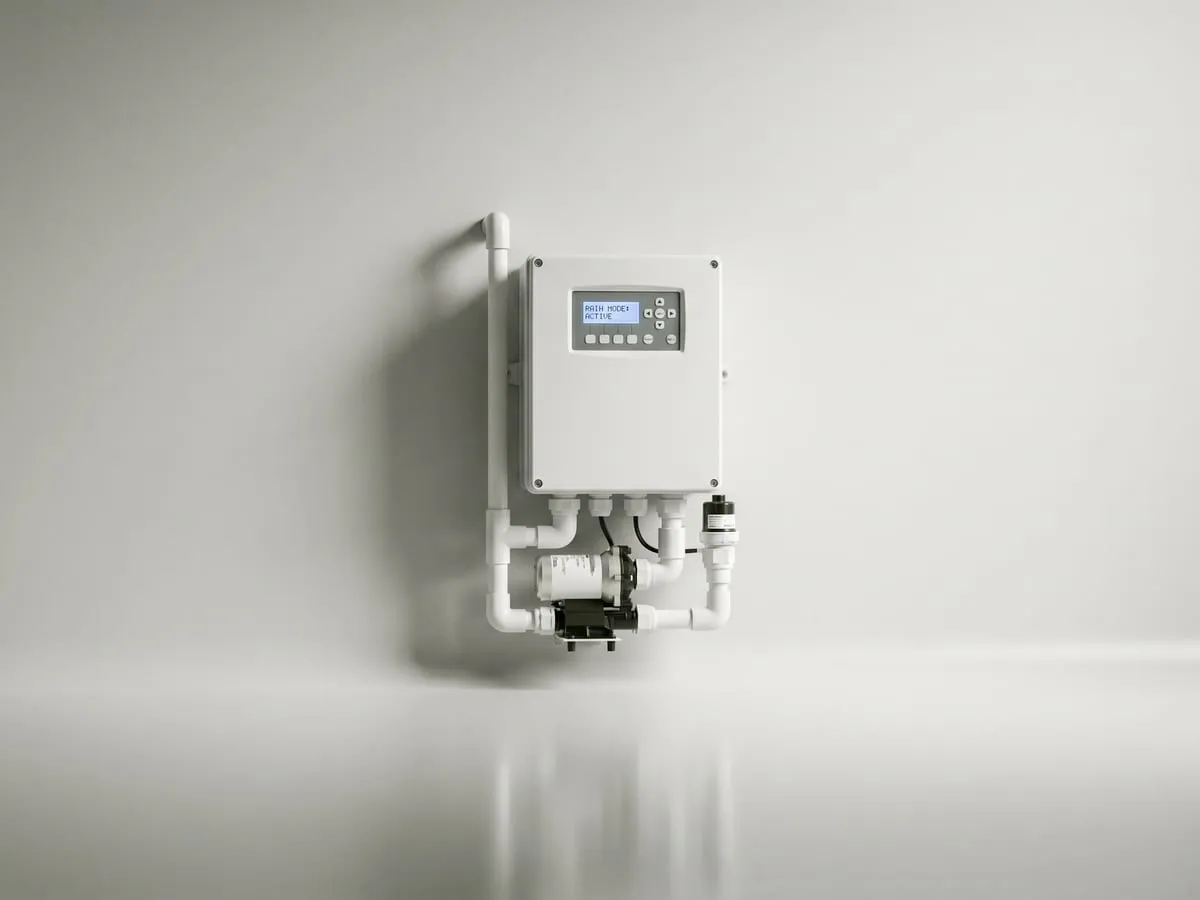

Regenwassermanager / Hauswasserzentrale – das Komplettgerät für die Hausversorgung. Es vereint Saugpumpe, Druckaufbau, Füllstandskontrolle und Nachspeisesteuerung in einem Gehäuse, meist als Wandgerät im Technikraum. Es versorgt WC, Waschmaschine und Garten vollautomatisch.

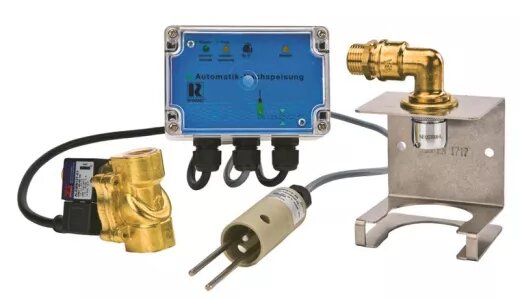

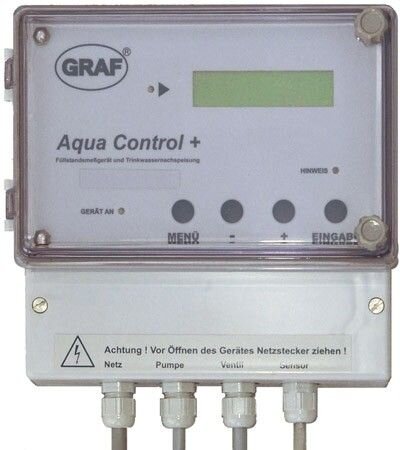

Nachspeiseeinheit – ergänzt bei leerer Zisterne fehlendes Trinkwasser. Sie öffnet über ein Magnetventil einen freien Auslauf in einen kleinen Behälter, sodass die Hausversorgung nicht unterbrochen wird. In Komplettzentralen ist sie meist integriert; als Nachrüstmodul gibt es sie auch separat.

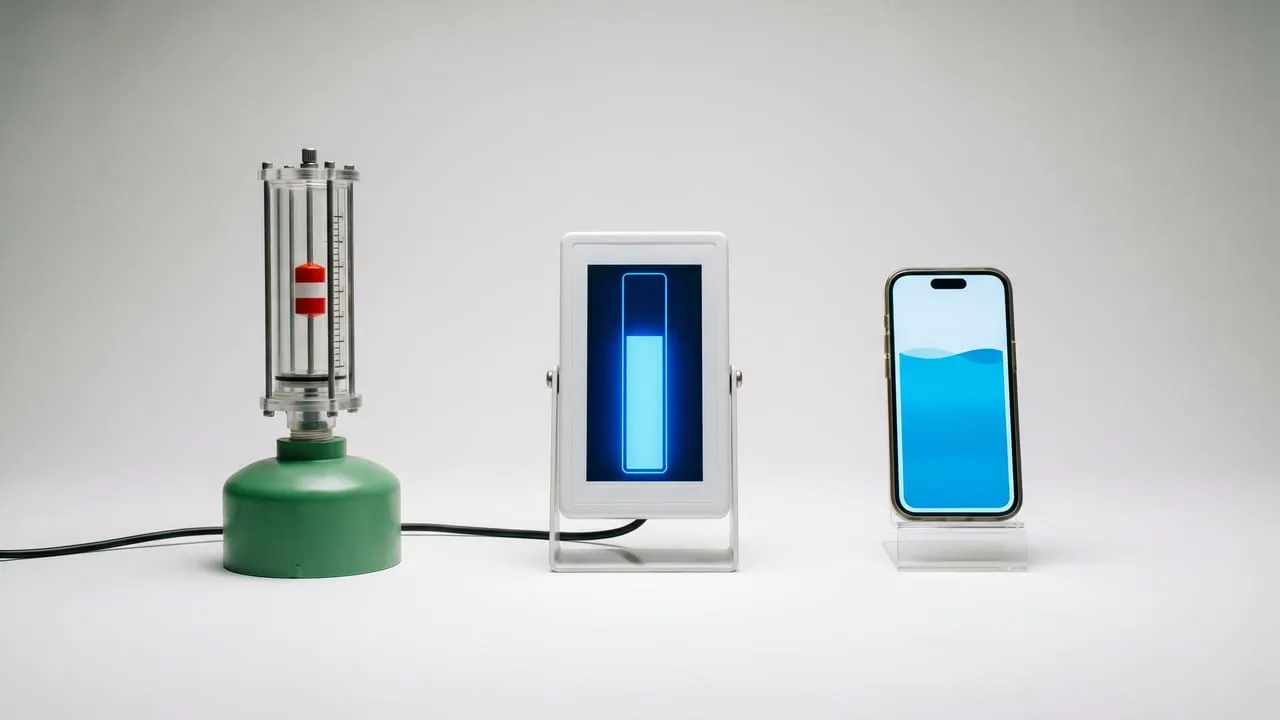

Für die Pegelmessung haben sich drei Prinzipien etabliert, die sich in Genauigkeit, Komfort und Preis unterscheiden.

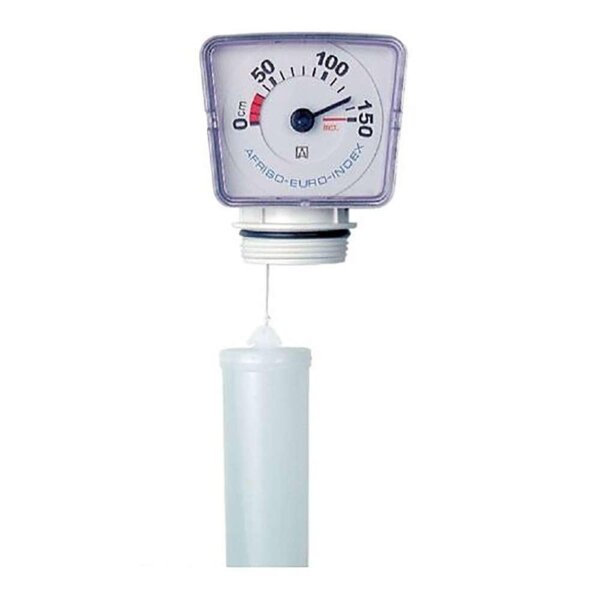

Mechanisch (Schwimmeranzeige): Ein Schwimmer im Tank bewegt über ein Seil einen Zeiger in einem Sichtgehäuse am Domschacht. Vorteil: stromlos, wartungsarm, günstig (ab ~50 €). Nachteil: nur ablesbar direkt am Tank, begrenzte Genauigkeit (typisch ±3 %).

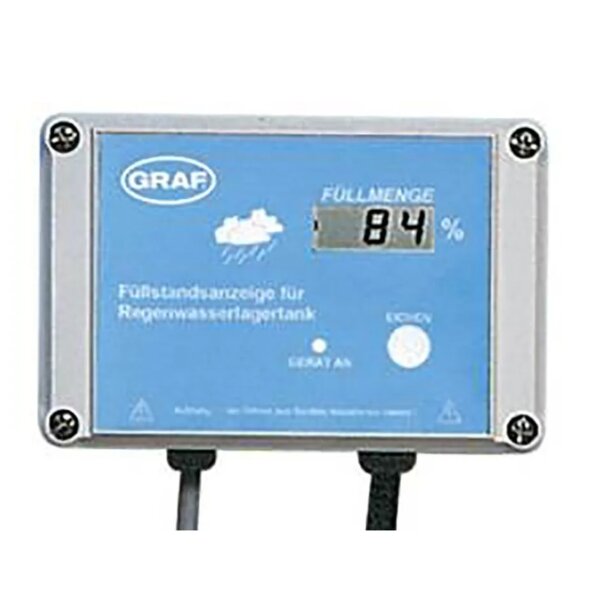

Elektronisch (Druck-/Ultraschallsensor): Ein Sensor am Tankboden misst den Wasserdruck und damit den Pegel; das Display zeigt den Füllstand prozentgenau an, oft in 1-%-Schritten. Die Anzeige kann im Wohnraum montiert werden. Datenleitungen von 20–30 m sind üblich, die maximale Tanktiefe liegt meist bei 3 m (mit Zubehör mehr).

App / Funk (smart): Komfortvarianten übertragen den Füllstand per Funk an eine Basis oder über WLAN an eine Smartphone-App. So lässt sich der Pegel ortsunabhängig prüfen – praktisch, um die Gartenbewässerung zu planen oder eine bevorstehende Nachspeisung zu erkennen. Funktionsumfang und App-Anbindung variieren stark je nach Hersteller; viele klassische Geräte bieten nur ein lokales Display ohne App.

Wird Regenwasser im Haus genutzt, muss in Trockenphasen Trinkwasser nachgespeist werden – aber niemals durch eine direkte Verbindung der beiden Leitungssysteme. Das verbietet die Trinkwasserverordnung: Nach TrinkwV § 17 dürfen Anlagen, durch die das Trinkwasser nachteilig beeinflusst werden kann (etwa Nichttrinkwasseranlagen), nicht direkt mit der Trinkwasser-Installation verbunden werden; erforderliche Sicherungseinrichtungen sind nach den allgemein anerkannten Regeln der Technik einzubauen.

Die maßgebliche Norm ist DIN EN 1717 (Schutz des Trinkwassers vor Verunreinigung). Regen- und Grauwasser gelten darin als Flüssigkeitskategorie 5 (höchstes Gefährdungspotenzial). Für diese Kategorie ist ein freier Auslauf vom Typ AA oder AB vorgeschrieben – ein offener Luftspalt zwischen der Trinkwasserarmatur und dem höchstmöglichen Wasserspiegel des Auffangbehälters. Ein Rückfließen von Regenwasser in das Trinkwassernetz ist damit physikalisch ausgeschlossen.

In der Praxis öffnet ein über Schwimmerschalter oder Sensor gesteuertes Magnetventil bei Wassermangel den freien Auslauf; das Trinkwasser fällt durch den Luftspalt in einen kleinen Behälter (oft ~9 l) und steht von dort der Pumpe zur Verfügung. Eine direkte 3-Wege-Umschaltung von Regen- auf Trinkwasser ist nicht zulässig. Auch DIN 1989-100 zur Planung und zum Betrieb von Regenwassernutzungsanlagen verweist auf diese Trennung. Mehr dazu im Bereich Normen & DVGW.
